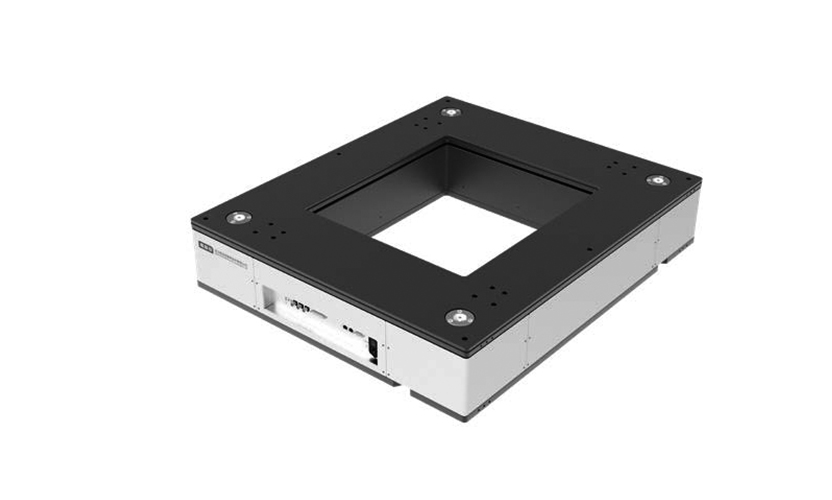

FSD快速整定平臺系列主動隔振系統
特點：• 一體式隔振系統，占用空間小
• 單向最高提供1280N推力
• 6自由度主動隔振
• 主動隔振帶寬低至0.8Hz起
• 自研控制系統
• 零部件國產化
|
型號 |
FSD100A |
FSD100B |
|
外形尺寸 |
1000×700×150 |
1020×875×166 |
|
單腿自重 |
138kg |
211kg |
|
主支撐體 |
鋼彈簧 |
|
|
4腿系統承載 重量 |
1000kg |
1000kg |
|
垂向傳遞率 |
≤-3dB@2Hz ≤-12dB@5Hz ≤-25dB@10Hz |
≤-3dB@2Hz ≤-12dB@5Hz ≤-25dB@10Hz |
|
水平向電機 峰值推力 |
640N |
1280N |
|
適用領域 |
先進量檢測設備 |
|

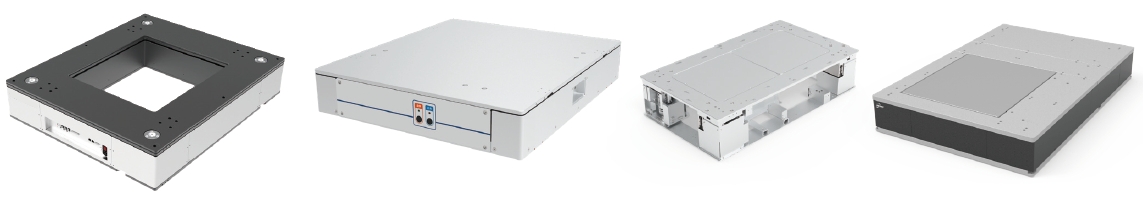

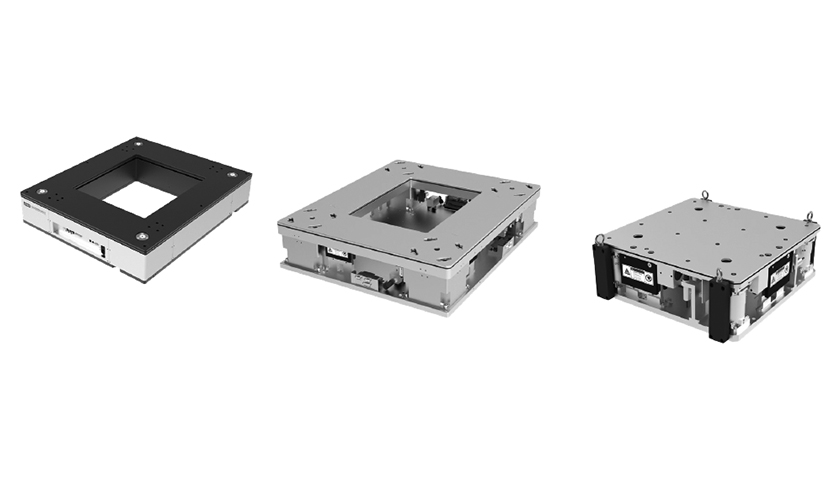

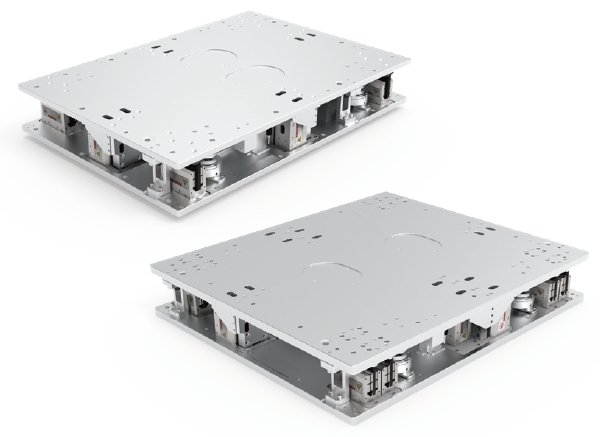

PAD一體式平臺系列主動隔振系統特點：
• 4個隔振單元組成一體式隔 振系統，便攜安裝
• 支撐單元多樣化，彈簧、 氣浮、磁浮可選
• 6自由度主動隔振
• 主動隔振帶寬低至0.8Hz起
• 自研控制系統
• 零部件國產化
|
型號 |
PSQ-BHJI |
PSQ-BLFT |
PFQ-BTFS |
miniPSQ- BHDD |
PSQ-DHLL |
|
外形尺寸 |
1060×900×200 |
2020×1370×295 |
2000×2000×390 |
400×450×280 |
定制 |
|
自重 |
121kg |
2400kg |
5000kg |
17kg |
130kg* |
|
主支撐體 |
鋼彈簧 |
鋼彈簧 |
空氣彈簧 |
鋼彈簧 |
鋼彈簧 |
|
系統承載重量 |
600-1100kg |
1200-2000kg |
2000-2500kg |
50-110kg |
600-1100kg |
|
垂向傳遞率 |
≤-12dB@2Hz ≤-20dB@5Hz ≤-30dB@5Hz |
≤-15dB@2Hz ≤-20dB@5Hz ≤-30dB@10Hz |
≤-15dB@2Hz ≤-20dB@5Hz ≤-30dB@10Hz |
≤-10dB@2Hz ≤-20dB@5Hz ≤-30dB@10Hz |
≤-20dB@2Hz ≤-35dB@5Hz ≤-40dB@10Hz |
|
適用領域 |
SEM 、TEM 、ACTEM等各類電鏡，桌面式精密儀器等 |
||||
